PROFIBUS工程应用指南一

日期:2012年6月7日 10:42

1. 现场总线PROFIBUS在工厂自动化系统中的位置

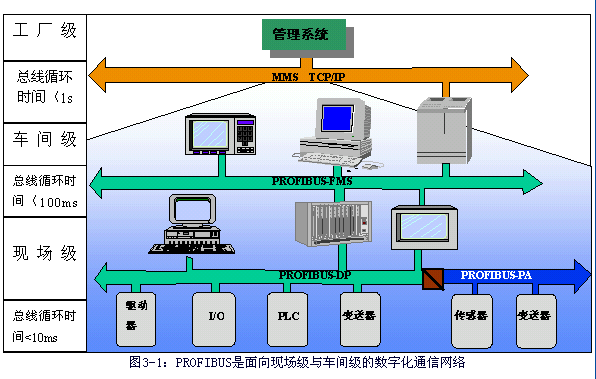

    一个典型的工厂自动化系统应该是三级网络结构。基于现场总线PROFIBUS-DP/PA控制系统位于工厂自动化系统中的底层,即现场级与车间级。现场总线PROFIBUS是面向现场级与车间级的数字化通信网络。如下图3-1所示:



    (1) 现场设备层:主要功能是连接现场设备,如分散式I/O、传感器、驱动器、执行机构、开关设备等,完成现场设备控制及设备间连锁控制;如一台加工设备控制、一条装配输送线或一条生产线上现场设备之间的连锁控制。主站(PLC、PC机或其它控制器)负责总线通信管理及所有从站的通信。总线上所有设备生产工艺控制程序存储在主站中,并由主站执行。

    (2) 车间监控层:车间级监控用来完成车间主生产设备之间的连接,如一个车间三条生产线主控制器之间的连接, 完成车间级设备监控。车间级监控包括生产设备状态在线监控、设备故障报警及维护等。通常还具有诸如生产统计、生产调度等车间级生产管理功能。车间级监控通常要设立车间监控室,有操作员工作站及打印设备。车间级监控网络可采用PROFIBUS-FMS,它是一个多主网,这一级数据传输速度不是最重要的,而是要能够传送大容量信息。

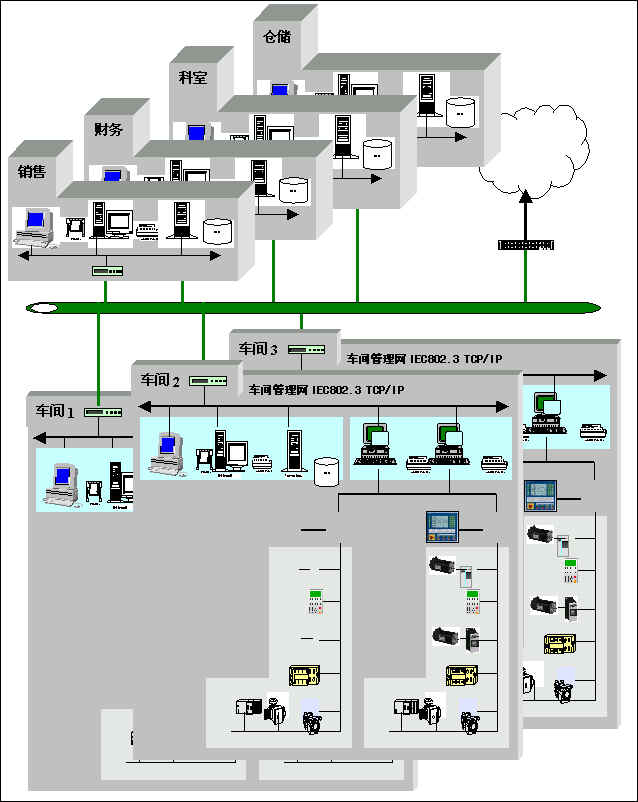

    (3) 工厂管理层:车间操作员工作站可通过集线器与车间办公管理网连接,将车间生产数据送到车间管理层。车间管理网作为工厂主网的一个子网。子网同过交换机、网桥或路由等连接到厂区骨干网,将车间数据集成到工厂管理层。如下图3-2所示。



图3-2


    车间管理层采用通常所说的以太网,即IEC802.3、TCP/IP的通信协议标准。厂区骨干网可根据工厂实际情况,采用如FDDI或ATM等网络。
