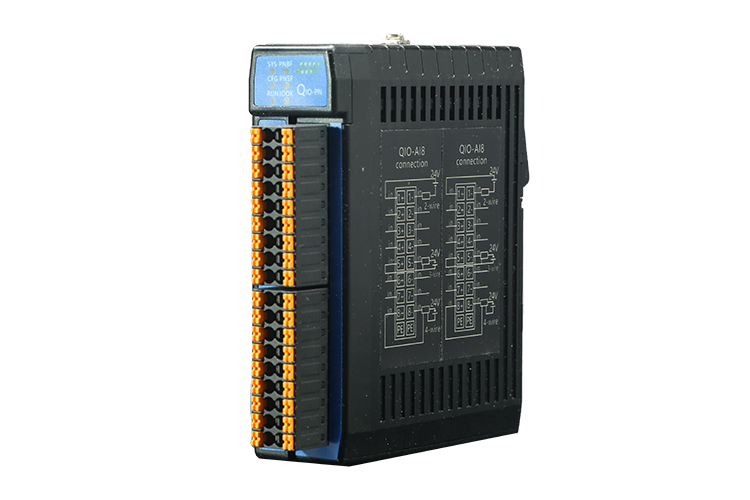

PROFINET协议QIO

使用户能够通过PROFINET主站来操作QIO-PN产品，实现在PROFINET主站中控制数字量I/O和模拟量I/O信号的功能。

在PROFINET系统中QIO-PN系列产品做为PROFINET从站，可直接与现场的数字量I/O和模拟量I/O设备相连接，将I/O信号传送到PROFINET主站PLC中去。

· 一体化，小点数，价格低

· IO种类多样，可以灵活选择

· 高标准认证，适用严酷工业环境

· 双网口交换功能，具有菊花链交换功能

· 丰富的诊断指示灯，便于调试诊断

· 专用接地端子，提高现场抗干扰性

· 远程固件升级，产品升级方便

(1) 、Profinet接口

· 两个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDI-X 自侦测, 集成以太网交换机；

· 符合 PROFINET 的 B 类标准，支持 PROFINET V2.43 版本；

· 支持 PROFINET 的 RT 实时通讯协议；

· 在 PROFINET 接口端相当于 PROFINET 网络中的 PROFINET IO（与 Controller 相对应）；

· 配合使用支持 PROFINET 协议的交换机，可以实现拓扑网络和 PROFINET 故障诊断功能，加强系统的可维护性。

(2) 、IO接口

· 多IO种类选择，包括DI16、DO16、AI8、AO8、RTD6、THC8等

(3) 、QIO-PN产品GSDML文件

· GSDML文件描述了产品信息及配置参数，根据实际的IO类型可以配置1-2个IO。IO种类和参数都可以通过组态软件进行配置，无需单独配置。

(4) 、供电

· 电源电压：双路 DC24 V (±20％)

· 额定电流：100mA@24VDC

· 额定功率：2.4W@24VDC

· 隔离电压等级：1500V

(5) 、防护等级

· 防护等级：IP20

(6) 、环境条件

· 运输和存储温度：-40℃ ~ +70℃

· 工作温度：-30℃~ +60℃

· 工作相对湿度：5~95%，无凝露

(7) 、机械特性

· 外壳主体：ABS+PC

· 尺寸：35×120×100mm

· 重量：300g（双IO，带端子）

(8) 、EMC等级

· 静电放电：符合国际标准IEC61000-4-2，接触放电±4kV，空气放电±8kV；

· 电快速脉冲群：符合国际标准IEC61000-4-4，电源端±4kV，信号端±2kV；

· 浪涌抗扰度：符合国际标准IEC61000-4-5，线地±2kV，线线±1kV。
