PROFIBUS主站网关

综述

  PROFIBUS主站网关可将各种PROFIBUS从站设备(如变频器等)组成PROFIBUS网络,通过网关上行接口连接到工业以太网MODBUS/TCP或现场总线MODBUS/485、CANOPEN等不同协议的DCS控制系统或工厂自动化骨干网络,实现上层骨干网络控制器对PROFIBUS从站监控。


主要用途

1、作为DCS控制系统中的PROFIBUS主站部件,为不具备PROFIBUS主站功能的DCS控制器、PLC提供PROFIBUS主站部件配套;
2、用于大量电机及电量测量仪表PROFIBUS组网并实现数据接入以太网,为电力监控系统提供PROFIBUS主站设备。

产品优势与特点

1、基于自主研发的PROFIBUS主站专利技术,可实现PROFIBUS最高波特率12M(bit/s)。
2、自主知识产权PROFIBUS主站配置软件PBConfi可轻松完成从站GSD文件集成、PROFIBUS从站配置、在线PROFIBUS数据仿真等多种功能。
下图:鼎实PROFIBUS主站配置软件PBConfi

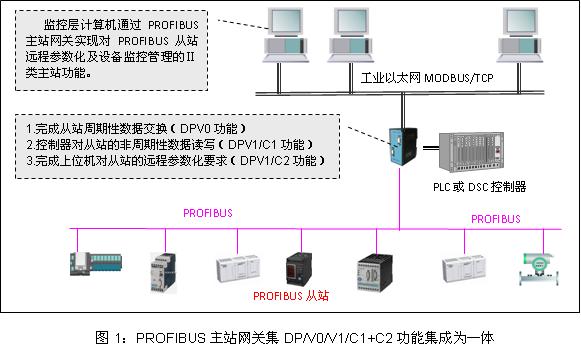

3、PROFIBUS-DP/V0+V1主站协议栈可同时具备Ⅰ类和Ⅱ类主站功能,即兼有DPV0、V1/C1和V1/C2功能;从应用层面看,既可同时完成从站周期性数据交换(DPV0功能),也可以完成上位机对从站的远程参数化要求(DPV1/C2功能),还可以完成控制器对从站的非周期性数据读写(DPV1/C1功能)。


 4、上行接口支持多种协议:下行接口指PROFIBUS主站接口,上行接口是第三方设备接口。上行接口类型丰富(IEEE802.3、RS232/485/422、CAN2.0A/B)并支持多种标准协议(MODBUS/TCP、MODBUS/485、CANOPEN)包括企业自定义协议(定制)。
5、适合大量PROFIBUS设备组网:多物理接口设计(2口)、内置集线器技术,在大量现场PROFIBUS设备组网需求条件下免除外部敷线使用中继扩展降低工程成本。单台网关最多可集成2×31=62个从站。
6、基于“存储器共享型” 网关设计技术保证大量数据刷新的实时性:大量PROFIBUS设备的组网必然造成大量数据集成与网络数据刷新速度下降。“存储器共享型”网关设计不同于“协议透明传输”网关,在大量现场设备组网条件下具有更快的网络数据刷新速度,保证通信数据实时性。
7、双以太网口菊花链连接方式适合现场布线安装:网关以太网部分内置交换机,可实现双RJ45接口的菊花链连接。

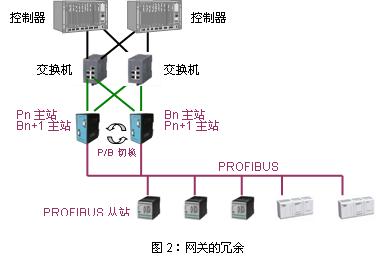

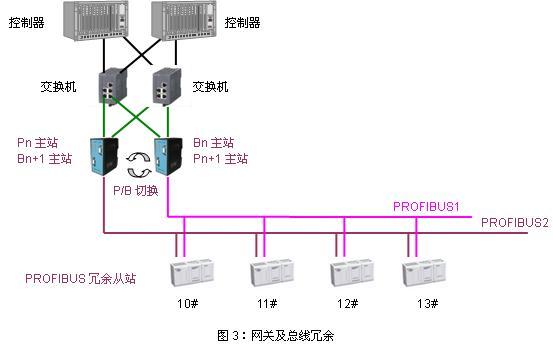

8、PROFIBUS主站网关及总线冗余(双机热备自动切换)技术:可实现网关冗余热备、及总线的冗余热备。网关冗余如下图2所示:2个互为热备网关连接到1条PROFIBUS总线上;网关及总线冗余如下图3所示:2个互为热备网关各连接到1条PROFIBUS总线。


9、配置软件PB-Confi/V3.5具有丰富的在数据线仿真、调试功能:可在线监测各个PROFIBUS从站数据。
10、网络诊断:PROFIBUS-DP网络的一些诊断,包括:从站链接状态、从站离线记录、坏报文记录等。
