特点1：支持透明传输。
此模式需配合上位机组态软件通信协议库，支持海量的伺服、变频器、PLC、传感器等设备。
特点2：本网关串口侧通讯不依懒于以太网侧客户端。
数据共享模式下串口按照配置自主运行，不会由于客户端通讯中断导致串口侧停止工作。
特点3：本网关数据刷新不依赖于以太网侧客户端。
数据共享模式下本网关采用数据共享方式读取数据并非透明协议传输，因此不受以太网客户端侧拥塞影响。
特点4：本网关数据不会由于以太网侧客户端问题导致现场数据丢失。
数据共享模式下当以太网侧客户端故障后本网关有一定的数据缓存，可以在系统恢复后将缓存数据上传，避免丢失现场数据，提高系统的稳定性。
特点5：适合MES数据要求的接口和数据组态。
与网关配合应用的信息集成系统软件，具有专为MES系统设计的数据接口。
网口性能：
n端口数目：2（内置交换机）
n支持协议：MODBUS TCP服务器；
n最大连接数：6
n支持功能码：01H，02H，03H，04H，05H，06H，0FH，10H；
nIO数据空间：
u零区：8192位
u一区：8192位
u三区：2000字
u四区：2000字
n从站寻址方式：数据区寻址（基于地址映射表），远端从站寻址（透明寻址方式）
n支持数变即发功能
以太网端口采用RJ45接头，平行线、交叉线可自适应。如果想得到更加稳定的通讯保障， 获得更强的抗干扰能力，建议使用工业以太网网线。工业以太网网线带有屏蔽层，具有很强的屏蔽外界信号抗干扰的能力，使用这种网线能够大大提升通讯系统的稳定性。
1.1串口性能
l连接器：RJ45，带绿色LINK（链路建立）和橙色ACK（链路活动）指示灯
l接口数目：6
l通信协议：MODBUS RTU
l电平标准：RS232,RS485
l是否带收发指示灯：带
l所带从站个数：RS232——每口1个从站，RS485——每口最多31个从站
l最大配置操作条数：256
l通信参数：
n波特率：2400、4800、9600、19200、38400、57600、115200（硬件最高支持到250kbps）
n数据位：8
n校验位：奇校验，偶校验，无校验
n停止位：1、2
n操作延迟可配置
n等待超时时间可配置
l隔离电压：1500V
l终端电阻：内置120欧姆终端电阻
l电源短路保护：支持
1.2液晶屏诊断性能
l色彩：单色，黑字，白色背光
l尺寸：30mm*23mm
l像素点：128*64
l显示字符数：21字符/行*8行
1.3模式设置

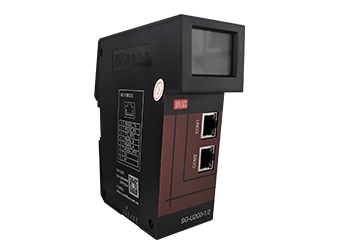

SG-U6C0-1.0模式设置，具体设置见拨码开关介绍。
Bit 1为ON时 网络接口将以默认网络参数启动 默认IP ：192.168.1.15
为OFF时 网关将以自定义IP地址运行
Bit 2为ON时 测试模式，网关以出厂工程配置启动运行
为OFF时 客户配置运行模式
Bit 3为ON 时 透传模式
1.4模块供电
电源电压：24VDC（允许：19.2VDC~28.8VDC）
l额定电流：138mA
l额定功率：3.3W
1.5防护等级
l防护等级：IP 20
1.6环境条件
l运输和存储温度：-40℃ ~ +70℃
l工作温度： -25℃~ +55℃
l工作相对湿度： 95%（无凝露）
1.7 机械特性
l外壳主体：ABS+PC
l尺寸：高：125mm 宽：45 mm 深：115 mm
l重量：约312g
1.8 EMC等级
l静电放电：IEC61000-4-2, 接触放电4kV，空气放电8kV；
l电快速脉冲群：IEC61000-4-4, 3kV
l浪涌抗扰度：IEC61000-4-5, 线地2kV，线线1kV
网关共有两种工作模式，以便灵活应对不同工程现场的技术需求，他们分别是：

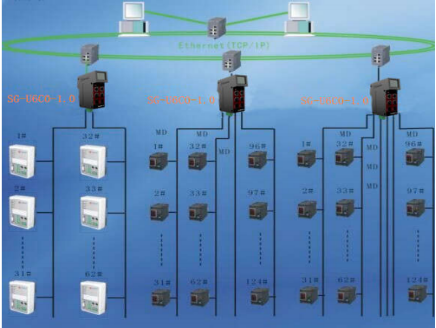

模式一，数据共享模式，以存储器共享为原理，具有数据刷新速度快、客户机编程简单的特点，网关接收以太网上的数据并提供给串口MODBUS协议串口网络使用，同时也可以将串口网络中的数据提供给以太网进行利用，实现不同网络中的互联。网关在串口一侧作为MODBUS RTU主站来使用，每个串口至多连接31台从站设备，共可接31*6=186台。在MODBUS TCP/IP的一侧作为服务器来使用，可以同时连接6台客户机。
模式二，串口以太网透传模式，此模式需配合上位机组态软件通信协议驱动，可实现西门子PLC (MPI、PPI等)、三菱PLC（FX系列、Q系列等）、欧姆龙PLC（CJ、CS、CP、CV等）、以及和利时PLC（LM系列、LK系列等）等产品及多协议串口仪表数据上传至组态软件。
此产品多用于车间多协议设备联网，搭建车间底层信息网络平台，为各种小型PLC（欧姆龙、三菱、台达等）、检测仪表（基于RS232/485、CAN2.0A/B自由协议）、数控系统、机械手接入车间信息化MES提供解决方案。
