MODBUS/CANOPEN@PROFIBUS主站网关

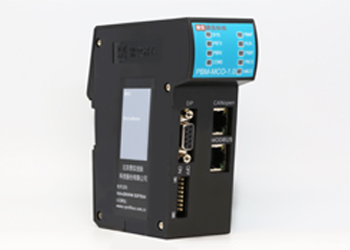

产品名称:MODBUS/CANOPEN@PROFIBUS主站网关

产品型号:PBM-MCO-1.0(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

    PBM-MCO-1.0 是在 PBM-G-MBSPBM-G-MBS2PBM-G-CANOPEN模块基础上升级的新一代PROFIBUS主站网关系列产品。作用是将现场PROFIBUS从站设备连入主控是MODBUS RTUCANOPEN通讯的设备上。与上述三种产品相比,该模块功能在产品功能、性能、可靠性等方面均有所提高。在功能方面除了支持周期性PROFIBUS IO数据通讯外同时支持增加了一些通讯监测和管理功能,如PROFIBUS从站诊断、PROFIBUS通讯状态监测及主站控制模式设置等;在CANOPEN侧,进一步完善了CANOPEN协议,向客户提供EDS文件。性能方面,PROFIBUS波特率最大支持到6M bit/s。在外观、 指示灯、 体积等方面与以往产品相比均有所改进。

功能说明

1通过该网关MODBUS/CANOPEN主站可实现如下功能

n 读取PROFIBUS从站IO数据

n PROFIBUS从站写入数据

n 读取单个PROFIBUS从站完整的诊断数据

n 监测所有PROFIBUS从站所处的通讯状态——数据交换、诊断、参数化、配置阶段等

n 监测并清除主、从站收发报文错误次数,退出数据交换次数

n 读取PBM-MCO-1.0模块软硬件版本信息,CPU工作电压、温度等

n 控制PBM-MCO-1.0模块工作模式——StopRunMBS Control

n 全局控制命令——同步、冻结操作

(2) 通过PBConfi软件可实现如下功能

n 解析PROFIBUS从站的GSD文件,对PROFIBUS网络进行组态

n 设置PROFIBUS通讯参数——波特率、retry次数、TSDR时间、watchdog参数等

n 设置PBM-MCO-1.0模块运行模式——AUTO-RUNAUTO-STOPMBS CONTROL

n 自动生成PROFIBUS从站IO数据与MODBUSCANOPEN)数据地址映射表

n 通过USB接口下载配置文件、MODBUSCANOPEN)参数

n 监控PROFIBUS从站IO数据

n 监测并清除主、从站收发报文错误次数,退出数据交换次数

n 监测所有PROFIBUS从站所处的通讯状态——数据交换、诊断、参数化、配置阶段等

1PROFIBUS-DP接口

n 连接器:DB9

n 波特率:9.6k, 19.2k,45.45k,93.75k,187,5k,500k, 1.5M, 3M, 6M(由配置软件设置)

n 通信协议:PROFIBUS DPV0IEC 61158-3GB/T 20540-2006

n /多主站系统:单主站系统

n 最大站点数:31

2)MODBUS接口

n 连接器:RJ45

n 工作模式MODBUS RTU从站

n 支持的MODBUS功能码:0x030x040x060x10

3CANOPEN接口

n 连接器:RJ45

n 工作模式CANOPEN从站;提供EDS文件

n 支持的CANOPEN协议PDOSDOHeatbeatNMT

4配置下载

n 下载端口USB接口

n 下载项目网关配置文件;MODBUS/CANOPEN通讯参数

5)配置软件

n 版本要求: 3.10及以上版本

n 解析从站GSD文件:支持

n 运行状态监控:支持

n DPV0 IO数据监控:支持

6)供电

n 连接器:6针端子

n 供电电压:24V(±20%)

n 工作电流: 93mA(24V

n 冗余电源:支持

7)防护等级

n 防护等级:IP20

8)环境条件

n 运输和存储温度-40~ +70

n 工作温度-25~ +55

n 工作相对湿度5 ~ 90% (无凝露)。

9)机械特性

n 外壳:塑料

n 尺寸:宽:45mm × 深:125mm × 高:118mm

10EMC等级

n 脉冲群: IEC 61000-4-4 2KVA级性能判据)

n 浪涌:IEC61000-4-5 CM±2KV,  DM±1KV (A级性能判据)
