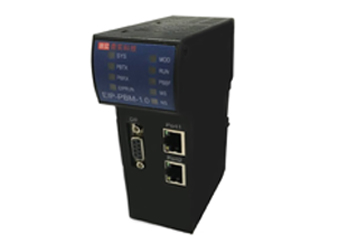

EIP-DP 主站网关

产品名称: EIP-DP 主站网关

产品型号:EIP-PBM-1.0(详细进入)

产品概述
产品特点
技术指标
典型案例
下载中心
公司前期的主站网关产品PN-G-PBM已经成功实现将PROFIBUS从站设备接入西门子主导的PROFINET网络。而公司能接入工业控制的另一大PLC厂家AB的产品还是空白,EIP-PBM代理服务器产品正是针对用户期望将PROFIBUS从站设备接入Ethernet/IP网络而设计的,实现DP从站与AB PLC主站之间的通讯。

产品特点

Ø通过图形化配置软件PBConfi实现EIP-PBM产品PROFIBUS侧的主站和从站配置,生成PROFIBUS配置数据,通过以太网下载配置到EIP-PBM

ØEIP-PBM支持通过以太网接口下载PROFIBUS配置;

ØEthernet/IP侧不支持DLR

ØPROFIBUS侧支持DPV0周期性数据通信;

ØEthernet/IPIO数据区中包括对PROFIBUS操作的控制寄存器和监测PROFIBUS通信的状态寄存器。

ØEthernet/IP协议:支持UCMMGETSET Attribute,不支持DLR

ØEthernet/IPRPI:最小2ms

ØPROFIBUS协议:DPV0,不支持DPV1

Ø支持的通信波特率:9.6k19.2k45.45k93.75k187.5k500k1.5M3M6M

Ø最大从站数:31

Ø最大IO数据总长度:456 Bytes输入488 Bytes 输出

Ø最大配置数据长度:8192

Ø单从站最大槽数:16

ØDP配置下载方式:以太网

Ø上位软件:PBConfi2016-03-25或之后版本),支持未连接PLC情况下调试Profibus

Ø诊断功能:1LED指示设备自身,Ethernet/IPAdapterDP主站,DP从站的运行状态;2Ethernet/IP输入数据区内置设备错误码,主站运行状态,从站运行状态,全局控制操作状态寄存器

l电源电压:DC +24V(允许:19.2VDC~28.8VDC

l额定电流:+24VDC下,约为123mA

隔离电压等级:

以太网接口:1500V

PROFIBUS接口:1000V

工作温度0~ +55(实测:-25~ +65)

工作相对湿度:+25℃下,95%

温升指标:(常温25°下运行一小时后温升情况)

EIP-PBM代理服务器产品用来实现ETHERNET/IP协议与PROFIBUS协议的转换,在ETHERNET/IP侧作为Adapter,在PROFIBUS侧作为主站,用来将DP从站设备接入ETHERNET/IP网络当中去,如台达VFD 变频器西门子EM277、ET200等。
