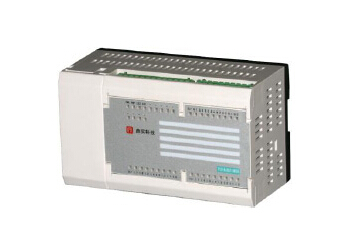

PB-TC-RTD7

产品名称:PB-TC-RTD7

产品型号:PB-TC-RTD7(详情进入)

产品概述
产品特点
技术指标
典型案例
下载资料

PROFIBUS总线 7通道热电阻温度控制器PB-TC-RTD7,具有一个标准PROFIBUS-DP接口、一个RS-485接口、共有7路温度控制通道。专为塑料及橡胶机械温度控制应用,特别适合相关行业生产线成套应用。PB-TC-RTD7温度控制器通常应用在PROFIBUS分布式控制系统中,如西门子PLC(S7-400\S7-300)、ABB(AC800F)组成的PROFIBUS系统中。

● 标准PROFIBUS-DP 从站通信接口;波特率9600~12M自适应;;兼容主流的PROFIBUS主站设备;
● 一体化设计,结构紧凑,体积小,性价比高;
● 可同时分别检测和控制不同的7个点的温度(0—650度),具有超温、低温报警功能;
● 具备自动调节、手动调节等多种功能,当设置手动时,可自己设定加热功率;
● 不同通道之间工作时不受影响,控制简单灵活;
● 采样周期可根据需要进行设置;
● 温度调节由PID算法实现,PID参数可以自整定获取也可人为调节。调好参数后,控制精度可以达到正负1度以内;
● 模块具有安全输出保护功能,当通讯中断时,用户可以选择停止工作还是保持断之前的状态工作;当正常工作 时,传感器检测信号突然变为0时,会以50%的加热功率加热等待一定时间,如果一直为0则停止加热,可防止因为传感器的损坏造成事故;
● 输入类型:热电阻PT100(三线制);
● 输出类型: 24VDC/0.3A,加热端输出可接SSR固态继电器或继电器;制冷端可接继电器;
● 测量范围:0—650℃;
● 测量精度:0.3级( 0.3%FS±0.1℃);
● 分辨率:0.1℃;
● 响应时间:≤1秒;
● 调节方式: ① PID自动调节(人工设PID参数,或自整定);
             ② ON-OFF控制
             ③ 手动功能
● 控制周期:0.3S--120 S可调;
● 指示灯:加热输出、冷端输出、电源、PROFIBUS通信故障、温度报警;
● 外形尺寸L:宽(100mm)×长(173mm)× 厚(84mm);重量:约490g;
● 防护等级:IP20 ;
● 工作环境条件:温度-10℃ ~ +55℃,相对湿度:<95% ;
● 供电范围:DC24V(24V±20%)。

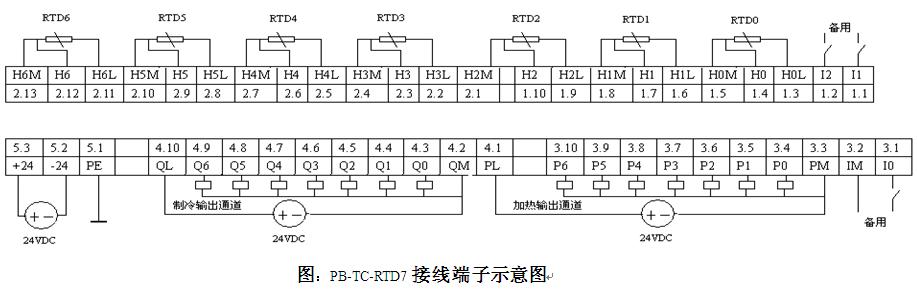

端子接线图

PL:(+24V)PWM正极     PM:(-24V)PWM负极    P0--6:PWM输出(直流24V加热)接可控硅等功率模块
QL:(+24V)Q正极           QM:(-24V)Q负极           Q0--6:冷端输出(直流24V制冷)可接继电器控制制冷设备  IM:(-24V)I负极       I0、I1、I2:开关量输入
PE:仪表地接线端子(这里默认L为正,M为负, H6M H6 H6L为接三线铂电阻PT100的端子 其中H6L为铂电阻一段单独的接线,H6M H6为铂电阻另一端连一起的两根线的接线端子)

示意图如下所示:

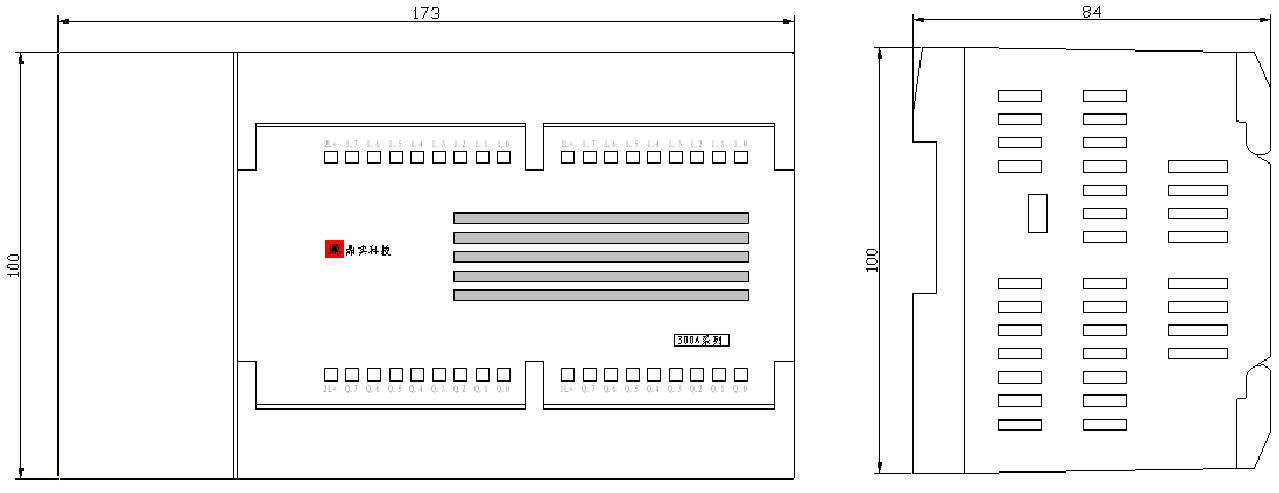

安装尺寸:



应用图:

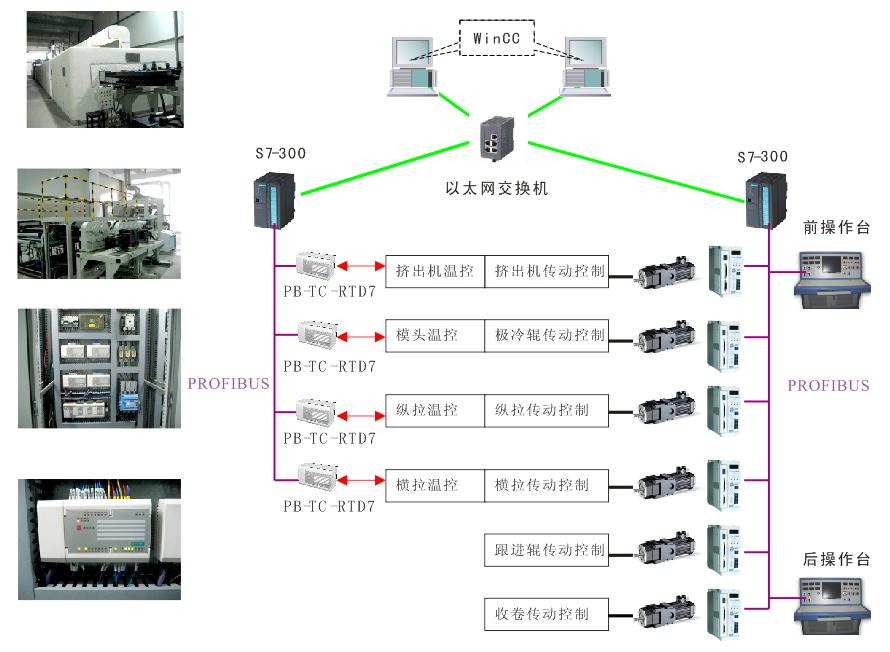

  专为塑料及橡胶机械温度控制应用,特别适合相关行业生产线成套应用。PB-TC-RTD7温度控制器通常应用在PROFIBUS分布式控制系统中,如西门子PLC(S7-400\S7-300)、ABB(AC800F)组成的PROFIBUS系统中。下图7路热电阻温度控制器PB-TC-RTD7在一条BOPET拉膜生产线的应用实例。
