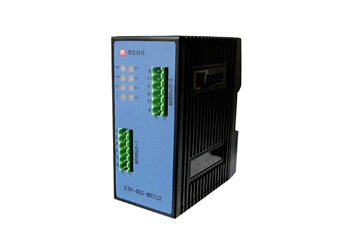

MODBUS/RTU到以太网MODBUS/TCP网关主要用于以MODBUS/TCP为主干网络的DCS系统中，或者在MODBUS/PLC的控制系统中；如果需要将一些MODBUS设备（如：电机保护器MCC、电量测量仪PCC、变频器、I/O等）连接以太网系统中,本产品是最佳选择
● 独立通道2口MODBUS/485/RTU主站,不需要RS485物理层的扩展设备（中继器或HUB） 可直接连接62个MODBUS/RTU从站设备。

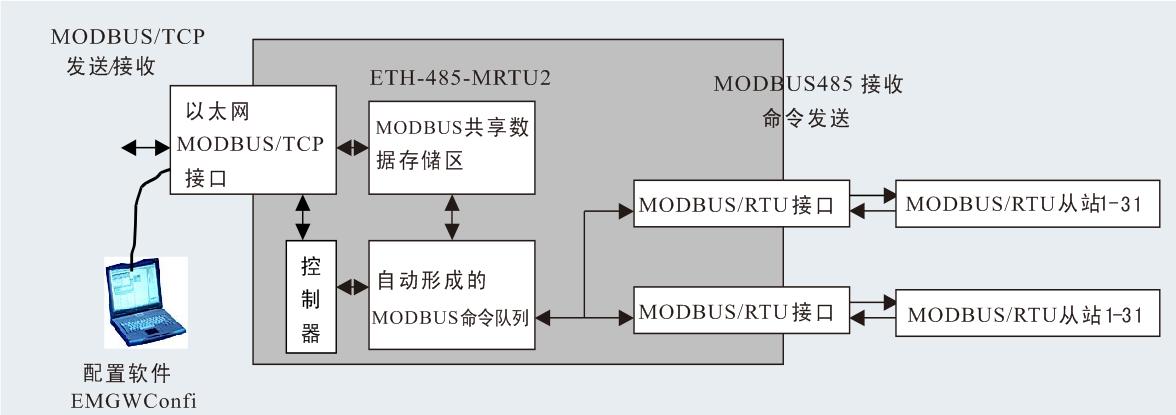

● 区别于透明传输模式，本网关是存储器共享式网关，具有数据刷新速度快，客户机编程简单的优点。通过配置软件EMGWConfi组态每个MODBUS/RTU与MODBUS/TCP存储区（0区、1区、3区、4区）的映射关系并下载配置，网关自动形成MODBUS/RTU报文定时循环发送，以太网一侧客户机只要通过MODBUS/TCP读/写网关存储区即可实现对MODBUS/RTU的监控。如下图所示：
● 区别于透明传输模式，本网关是存储器共享式网关，具有数据刷新速度快，客户机编程简单的优点。通过配置软件EMGWConfi组态每个MODBUS/RTU与MODBUS/TCP存储区（0区、1区、3区、4区）的映射关系并下载配置，网关自动形成MODBUS/RTU报文定时循环发送，以太网一侧客户机只要通过MODBUS/TCP读/写网关存储区即可实现对MODBUS/RTU的监控。如下图所示：
● 监控功能：利用状态字控制字监测控制从站当前在线/离线状态，累加及清除错误标记。
● 网关具有多种工作模式。
除以上介绍的MODBUS/RTU主站MODBUS/TCP服务器模式之外，还有两种工作模式：
MODBUS/RTU从站MODBUS/TCP客户机模式，该模式下网关作为以太网客户机至多可连接31个服务器设备；
MODBUS/RTU从站MODBUS/TCP服务器模式，该模式为MODBUS/RTU主站与MODBUS/TCP客户机互联提供了解决方案。
三种工作模式，互为弥补，应用灵活，可以满足绝大多数工业现场的组网需求。
● 波特率2400～115.2 K半双工；校验位、停止位通过组态软EMGWConfi配置可选。
● 标准工业以太网接口：RJ45、10/100 M自适应、MODBUS/TCP服务器，可以至多同时连接6台客户机，便于调试、监控、下载配置。
● 宽电压供电24VDC±25%,35mm导轨卡装、提供直观、有效的指示灯功能。
● 工作温度：-20℃～+55℃；工作相对湿度：5～95%(无结露)。
● 网关具有多种工作模式。
除以上介绍的MODBUS/RTU主站MODBUS/TCP服务器模式之外，还有两种工作模式：
MODBUS/RTU从站MODBUS/TCP客户机模式，该模式下网关作为以太网客户机至多可连接31个服务器设备；
MODBUS/RTU从站MODBUS/TCP服务器模式，该模式为MODBUS/RTU主站与MODBUS/TCP客户机互联提供了解决方案。
三种工作模式，互为弥补，应用灵活，可以满足绝大多数工业现场的组网需求。
● 波特率2400～115.2 K半双工；校验位、停止位通过组态软EMGWConfi配置可选。
● 标准工业以太网接口：RJ45、10/100 M自适应、MODBUS/TCP服务器，可以至多同时连接6台客户机，便于调试、监控、下载配置。
● 宽电压供电24VDC±25%,35mm导轨卡装、提供直观、有效的指示灯功能。
● 工作温度：-20℃～+55℃；工作相对湿度：5～95%(无结露)。

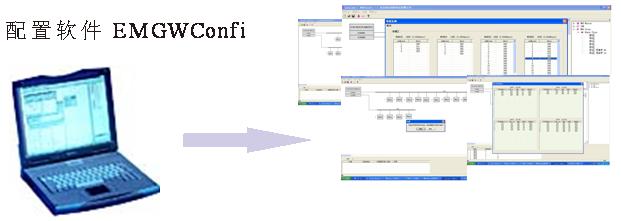

MODBUS网关配置软件：EMGWConfi
由于本产品采用的是存储器共享型原理，需要使用配置软件EMGWConfi来组态MODBUS/RTU与MODBUS/TCP存储区（0区、1区、3区、4区）的映射关系，同时配置串口侧的波特率、校验位、停止位、从站地址和网口侧的IP地址、端口号等必要的信息，让主站准确、快速、高效、轮循地向从站发送报文。
EMGWConfi是北京鼎实研发并提供的，拥有自主知识产权的上位配置软件。通过以太网接口给ETH-485-MRTUX产品下载配置。
| 订货型号 | ETH-485-MRTU2 | ||||||
| 以太网接口参数 | 物理接口 | 8-pin RJ45，自适应接口方式 | |||||
| 工作模式 | 作 MODBUS/TCP服务器时，至多连接6个客户机，方便调试；作 MODBUS/TCP客户机时，可连接31台服务器设备 | ||||||
| 波特率 | 10/100 Mbps，自适应 | ||||||
| 数据量 | 单条MODBUS/TCP 报文最大数据量：255（从MODBUS设备地址字节起始，包含FC至DU部分最后一字节的长度） | ||||||
| 串口参数 | 物理接口 | 做主站时，2个独立MODBUS485主站接口,不加中继扩展每口最多接31个，2口共接62个站。 | |||||
| 字符格式 | 数据位:8；校验位：奇，偶，无；停止位：1，2 | ||||||
| 工作模式 | MODBUS RTU主从可选 | ||||||
| 波特率 | 2400bps、4800bps、9600bps、19.2Kbps、38.4Kbps、57.6Kbps、115.2Kbps可选 | ||||||
| 数据量 |
0号寄存器(输出线圈)：8096Bits，1号寄存器(输入线圈)：8096Bits， 3号寄存器(输入寄存器)：2000Words，4号寄存器(保持寄存器)：2000Words |
||||||
| 操作特性 | 配置方式 | 使用专用组态软件EMGWConfi配置下载，并根据实际需要选择不同的软件和工作模式 | |||||
|
电气 参数 |
功耗 | 供电：24VDC（±20%），电流：90mA | |||||
| 工作环境 | 工作温度：-20℃～+55℃(有更低温度要求的客户,请于采购时声明)；工作相对湿度：5~95%(无结露) | ||||||
| 储运温度 | 运输和存储：-40℃～+70℃； | ||||||
| 安装 | 方式：35mm导轨；防护等级：IP20； | ||||||
| 尺寸 | 宽(55mm)×长(120mm)× 厚(104mm)；重量：约440g | ||||||
| 产品特点 | 应用场合 | 主要用于将MODBUS/RTU设备接入以MODBUS/TCP为主干网络的DCS系统中 | |||||
