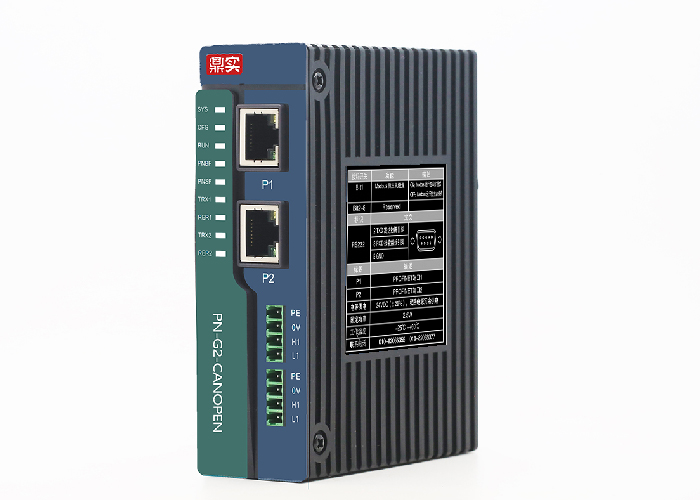

PN-G2-CANOPEN(CANOPEN转PROFINET)

产品名称:PN-G2-CANOPEN(CANOPEN转PROFINET)

产品型号:PN-G2-CANOPEN(详细进入)

下载附件:

产品概述
产品特点
技术指标
典型案例
下载资料

最新一代CANOPEN转PROFINET网关,本网关PROFINET一侧是PROFINET IO 从站,CAN一侧接口支持CAN2.0A/B,波特率5K~1M可选。CANOPEN协议支持CANOPEN主站或从站协议(靠拨码器选择)。 本网关CANOPEN一侧做主站时可用于一对多集成CANOPEN从站,形成CANOPEN子网并连接到PROFINET,实现PROFINET控制器监控CANOPEN设备的技术要求。网关CANOPEN一侧做从站时可用于将其他CANOPEN主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。本网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在主站配置(如STEP7)中对网关CANOPEN报文配置即可实现自动网关CANOPEN主站的自动发送功能。

本网关为标准CANOPEN转PROFINET网关,是CAN转PROFINET网关的一种。本网关PROFINET一侧是PROFINET IO 从站,CAN一侧接口支持CAN2.0A/B,波特率5K~1M可选。CANOPEN协议支持CANOPEN主站或从站协议(靠拨码器选择)。
      本网关CANOPEN一侧做主站时可用于一对多集成CANOPEN从站,形成CANOPEN子网并连接到PROFINET,实现PROFINET控制器监控CANOPEN设备的技术要求。网关CANOPEN一侧做从站时可用于将其他CANOPEN主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。本网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在主站配置(如STEP7)中对网关CANOPEN报文配置即可实现自动网关CANOPEN主站的自动发送功能。

通用技术指标:


1、 电源电压:支持双路电源冗余供电,宽压范围:19.2~28.8VDC
2、 外形尺寸:(宽)45mm×(高)125mm×(厚)118mm
3、 安装方式:35mm导轨
4、 防护等级:IP20
5、 工作温度:-20℃~+55℃,工作相对湿度: 95%(无结露)
6、 运输温度:-30℃~+70℃




PROFINET接口技术指标


1、 2XRJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、 集成以太网交换机,方便将PROFINET设备组成菊花链;
3、 符合PROFINET的C类标准,支持PROFINET2.3版本;
4、 所以Slot/subSlot的输入输出数据总和不超过1K字节;
5、 可插入最大Slot数:60个;
6、 集成GSML文件。




CANOPEN接口技术指标:

1CANopen端既可做主站也可做从站;

2、物理接口:63.81间距可插拔快速接线端子,可选接终端电阻;

3、通讯波特率:5K10K20K40K50K80K100K125K200K250K400K500K666K800K1M可选;

4、支持报文:CAN2.0A标准帧;

5、报文条数:由PN总报文长度及插槽数决定;

6、报文发送方式:定时发送、逢变发送和远程帧触发三种可选;

7、支持PDOSDONMTSYNC及心跳报文;

8CANopen主站模式

1配置从站个数与与使用方式和数据量有关,简单应用时,最多配到60个插槽,对应1K字节输入输出数据量


9CANopen从站模式

1)做从站是PN配置方式,无需EDS文件。




 PROFINET物理接口
