DSDPV1-R

产品名称:DSDPV1-R

产品型号:DSDPV1-R(详情进入)

产品概述
产品特点
技术指标
典型案例
下载资料

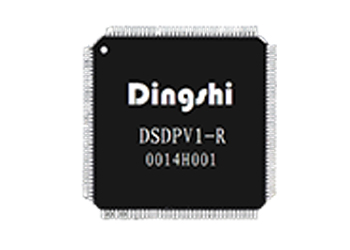

PROFIBUS-DP协议芯片,支持DP/V0/V1(C1+C2)从站协议。波特率9600-12M自适应。内置2KBYTES DPRAM,8位数据线/R/W/CE,1×SPI/1M接口。TQFP144封装。

技术指标:

1.PROFIBUS-DP/V0V1-MSAC1/V1-MSAC2 协议。

2.标准PROFIBUS-DP协议接口, 波特率9600-12Mbps自适应。

3.用户数据接口1:并口8位数据线+16位地址线+R/D/CE

4.用户数据接口2SPI接口

5.芯片内置双口RAM2KB,读写周期55ns

6.用户通信数据数量可以自定义:

A.     输入输出数据数量:最大为244字节输入,244字节输出;

B.     用户诊断数据数量:最大诊断数据长度为238个字节;

C.     用户参数数据数量:最大参数数据长度为237

D.     用户配置数据数量:最大配置数据长度为200个字节;

E.      DPV1槽-索引个数:最大为12个;

F.      DPV1 -索引数据长度:最大为240个字节;

G.     DPV1/MSAC2支持的连接通道个数:最大为3个;

7.      支持IM设备维护功能( slot0 ,index255 subindex65000)

8.      DPV1 C1/C2读写功能:芯片支持DPV1 C1/C2 读写功能,及IM功能。其中槽( Slot)、索引( Index)等相关参数都可通过双口RAM进行初始化。

9.      封装形式:BGA 256

10.   存储温度:-65 to 150°C ;运行温度:-40 to 100°C

11.   供电:3.3V+1.2V
