PB-B-CANOpen总线桥

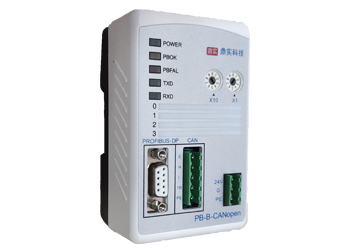

产品名称:PB-B-CANOpen总线桥

产品型号:PB-B-CANOpen/Slave

产品概述
产品特点
技术指标
典型案例
下载中心
PB-B-CANopen/Slave总线桥作为PROFIBUS从站,CANopen从站,可以实现CANopen主站与PROFIBUS的互连。
▼应用广泛: PB-B-CANopen/Slave总线桥作为PROFIBUS从站,CANopen从站,可以比较容易实现CANopen主站与PROFIBUS的互连。如:典型的Beckhoff或者bachmann CANopen主站。
▼应用简单:用户不必了解PROFIBUS和CANopen协议的技术细节,不需要配置EDS文件,只需参考本手册及提供的应用实例,根据要求完成配置,不需要复杂编程,即可在短时间内实现连接通信。
▼透明通信:用户可以依照PROFIBUS通信数据区和CANopen通信数据区的映射关系,来实现PROFIBUS到CANopen之间的数据透明通信。
⑴ PROFIBUS-DP/V0协议,符合:GB/T 20540-2006:测量和控制数字数据通信工业控制系统用现场总线第3部分:PROFIBUS规范和IEC61158:2003TYPE10;
⑵ 标准PROFIBUS-DP驱动接口, 波特率自适应,最大波特率12M;
⑶ PROFIBUS 输入/输出数量可自由设定,最大PROFIBUS输入/输出;
Input Bytes + Output Bytes ≤192 Bytes,可以配置24个插槽数据;
⑷ 标准CAN2.0A接口,符合CANopen CiA Draft Standard 301标准;波特率:5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可选;均可在PROFIBUS配置中(如在STEP7 HARWARE配置中)由用户来设定;
⑸ 电源电压:24 VDC(±20%)
⑹ 额定电流:92 mA (24 VDC时)
⑺ 环境温度:
  运输和存储:-40℃~+70℃
  工作温度:-20℃~+55℃
⑻ 工作相对湿度:5~95%
⑼ 外形尺寸:宽(70mm)×长(112mm)× 厚(42.5mm);
⑽ 安装方式:35mm导轨;
⑾ 防护等级:IP20;
⑿ 重量:约250g。
