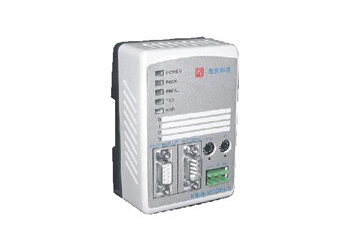

        总线桥PROFIBUS一侧是PROFIBUS从站;另一侧接口适合基于RS232串口的自由协议。串口自由协议依靠主站PLC/DCS编程实现。本产品为工业自动化领域的各种协议串口设备接入PROFIBUS总线提供灵活简便的解决方案,满足串口设备(如:电力测量及保护仪表、变频器、伺服系统、电子秤、条码器、分析仪表、传感器、小型PLC等)接入西门子、ABB控制系统(如:西门子S7-300、-400PLC系统,ABB的800F系统等)的连网要求。

l标准PROFIBUS-DP从站接口,符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006

l兼容主流PROFIBUS主站设备,Siemens 300/400 PLC Beckhoff-dp主站、ABB 800F、欧姆龙主站、和利时LK PLC、和利时DCS

l波特率自适应960012Mbps

l有定时自动发送、触发发送方式可选,简化协议编程控制;

l提供RS232RS485RS422丰富的接口可选,完善的终端电阻匹配功能;

l工作温度:-20℃~+55℃;工作相对湿度:595%(无结露)

l宽电压供电24VDC±20%35mm导轨卡装、提供直观、有效的指示灯功能;

l提供产品GSD文件用于网络集成;通过主站配置及编程,灵活实现同串口自由协议通信;

l通过主站配置可选择串口波特率(960057.6Kbps)、校验位(NOE)、停止位(1/212)

l总线桥的状态字可全面反映总线桥的通信状态和串口的通信状态,控制字可以灵活控制发送、接收逻辑。





PB-B-RS232

PROFIBUS参数

标准

符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006

速率

波特率自适应,9600~12Mbps

数据量

PROFIBUS 输入/输出数量可自由设定,最大输入/输出:

<1> Input Bytes + Output Bytes ≤ 232 Bytes;
<2> Max Input Bytes ≤224 Bytes;

<3> Max Output Bytes ≤224 Bytes;

串口     参数

物理接口

RS232 (全双工)

字符格式

数据位:7,8;

校验位:奇,偶,无

地址/数据标记;

停止位:1,2(可配置)

工作模式

主站/从站(软件设置)

操作      特性

特点

串口端的数据流可控,提供"触发和自动"发送模式以及"按长度接收"模式,编程灵活

拥有"控制字和状态字"设置,可实时掌控设备的状态,满足用户特定需求

配置方式

串口端通讯参数全部通过GSD文件设置,无需额外软件进行单独配置下载,减少操作环节,方便备件更换,减少维护成本

电气     参数

功耗

供电:24VDC(±20%),电流:110mA(24VDC时)

认证

CE认证,PROFIBUS认证

工作环境

工作温度:-20℃~+55℃;(有更低温度要求的客户,请采购时声明)

运输和存储:-40℃~+70℃;工作相对湿度:5~95%(无结露)

安装

方式:35mm导轨;防护等级:IP20;

尺寸重量

外形尺寸:宽(70mm)×长(112.5mm)× 厚(39.5mm);重量:约230g

产品      特点

应用场合

基于RS232/485/422等串口自由协议设备接入PROFIBUS网络,成为PROFIBUS主站系统的从站

使用简单

特别适合系统集成工程师应用,依靠总线桥GSD文件、主站配置软件(如STEP7),不需PLC/DCS编程,即可实现多种串口自由协议设备到PROFIBUS主站的通讯集成

技术特点

存储器共享型,提高数据交换速度

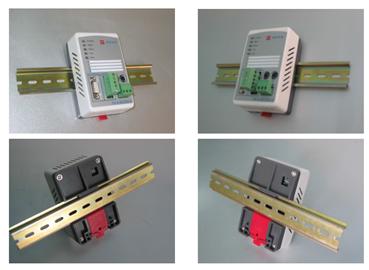

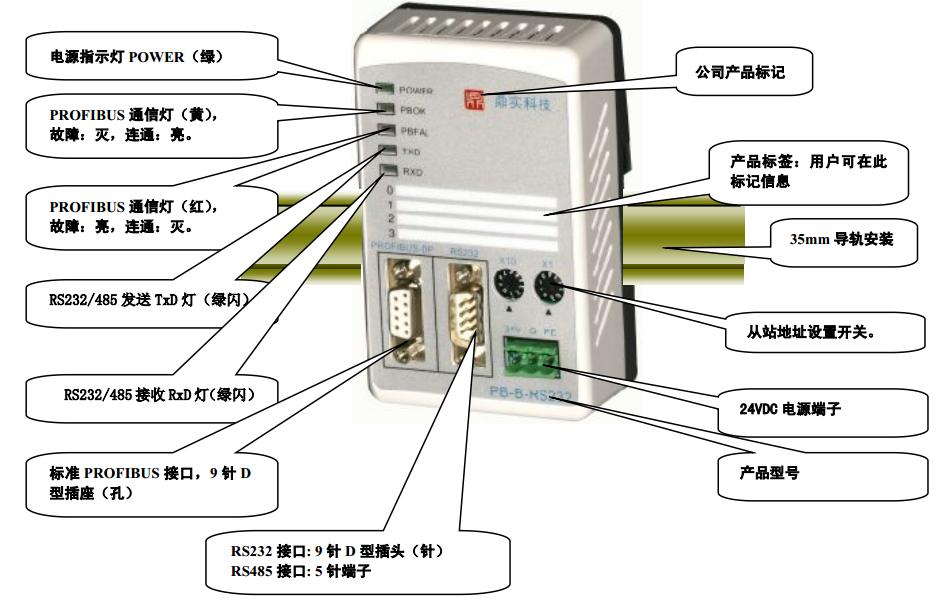

串口总线桥产品外形及器件布置

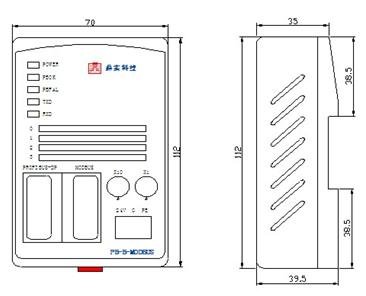

PROFIBUS总线桥外形尺寸与安装





行业应用




石油石化:兰州石化、天津大乙烯

轨道交通:南京地铁

节能减排:宽沟招待所、奥运场馆

钢铁生产:首钢、宝钢、鞍钢

汽车行业:长春一汽、华辰宝马

设备配套:德派汽车、军工设备







 产品案例




 关键字:    称重系统、PROFIBUS总线桥

项目名称: 首钢称重系统的应用

使用产品: PB-B-RS232

连接产品: 主站是用西门子400的PLC,现场接的是EDI-800A称重控制器。

实现功能: 将该钢铁厂脱磷和脱碳过程中的重量数据及时地反馈给主站S7-400PLC。

效果分析: 该项目为众多炼钢厂接入PROFIBUS系统提供了解决方案,任何带有RS232接口的称重仪表、衡器等,都可以通过北京鼎实的PB-B系列总线桥将其接入PROFIBUS系统中。




关键字:      发动机装配线、条码扫描、PROFIBUS总线桥

项目名称: 在汽车发动机装配线中的应用

使用产品: PB-B-RS232/485

连接产品: 主站是西门子319-3PN/DP PLC,现场接扫描枪。

效果分析: 该在项目中所有零部件的扫码结果均由PB-B-RS232485总线桥将串口协议转换成 PROFIBUS协议,并由PLC通过PROFIBUS总线与PB-B-RS232485总线桥连接,读取扫描结果,这样做的好处在于模块的安装方便,不受PLC电控柜的限制,缩短了串口电缆线的距离,降低了故障率。以往扫描枪的信息与PLC的信息交换总是很繁琐的一件事情,一般都需要将串口线连接到PLC电控柜内,然后通过西门子的RS232串口模块读取扫描枪中的信息,但是由于发动机零部件复杂繁多,需要扫描的部件也纷繁多样,这样就造成往往扫码工位遍布整条发动机装配线,有些工位距离主控PLC电控柜很远,但是串口电缆线距离太远传输稳定性不高,这就使工程师想到了通过协议转换的方式完成数据传输,PB-B-RS232485总线桥连接简单方便,接入24V电源,DP电缆线以及扫描枪电缆线即可。PB-B-RS232485总线桥并不需要像西门子RS232 串口模块那样安装驱动程序,配置完硬件后,调用FB2读取串口数据,FB3写入串口数据,只需要在硬件配置完后设置接受字节数,并将控制字第6位置1即可完成连续接收,配置简单,调试方便。



关键字:   电机装配线、PROFIBUS总线桥

项目名称:在佩特莱电机装配线的应用

使用产品:PB-B-RS232

连接产品:主站用Siemens PLC 300-2DP,现场接电动起动机械装配线上的拧紧机和扫描枪。

实现功能:正常通讯后,电动拧紧机的扭力、转速等参数传回PLC后,PLC对其进行实时校准,然后把 校准后的参数重新写入电动拧紧机。操作人员可以实时对电动拧紧机的状态进行监控。扫描枪把流水线上的设备的设备参数实时传回PLC,然后传到上位机换面中进行显示,将设备参数记录到数据库中以备用。

效果分析:此案例,给我们提供了一种从RS232到PROFIBUS总线通讯的解决方案。凡具有RS232/485接口、用户能够得到接口通信协议的现场设备,都可以使用本产品实现现场设备与PROFIBUS主站的互连。PB-B-RS232是通用型通信产品,可实现PROFIBUS主站与设备之间通信报文的透明传输。



关键字:   纺织、纺纱机、PROFIBUS总线桥

项目名称:纺织机械系统的应用

使用产品:PB-B-RS485

连接产品:主站是SIEMENSE S7400 PLC,现场是与各种纺纱机小PLC通讯接口连接,如三菱、台达、东洋

实现功能:正常通讯后,电动拧紧机的扭力、转速等参数传回PLC后,PLC对其进行实时校准,然后把 校准后的参数重新写入电动拧紧机。操作人员可以实时对电动拧紧机的状态进行监控。扫描枪把流水线上的设备的设备参数实时传回PLC,然后传到上位机换面中进行显示,将设备参数记录到数据库中以备用。

效果分析:该系统自运行以来,PLC与各纺纱机之间通讯一直很正常,未出现过任何软、硬件故障以及其它干扰现象,有效地保证了自动控制系统的正常运行。PLC通过 PB-B-RS232/485总线桥与第三方自由协议通讯是一种很有效的方法。
