PN-G2-MOD485

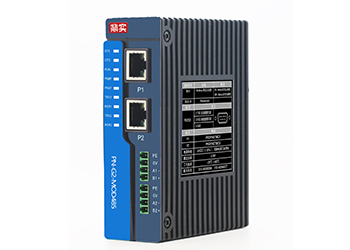

产品名称:PN-G2-MOD485

产品型号:PN-G2-MOD485(详细进入)

产品概述
产品特点
技术指标
典型案例
下载资料

PN-G2-MOD485 是 PN-G- MODBUS 升级版本,新产品基于国产芯片基础进行 的自主 ProfiNET 协议栈开发。 实现了 profinet 同 modbus RTU 协议的互通互联,提供 gsdml 文件,在 profinet 侧做数据配置,profinet 侧作为 profinet IO 设备,modbus 侧可选做主站或者从站, 可以实现现场设备到 profinet 网络的控制,也可以实现两个 PLC(DCS)网络的数 据互通。 同类产品还有 PN-G2-ETH、PN-G2-RS232、PN-G2-CAN、PN-G2-CANOPEN 等型 号,实现的都是工业现场不同设备接入 profinet 网络。 PN-G2-MOD485 功能上完全兼容老型号 PN-G-MODBUS,但 GSD 无法兼容。 故替换老备件时需要修改替换工程里的 GSD 文件,否则 profinet 无法正常通讯。

✓ Profinet 侧做 profibus IO 设备,符合 C 类标准,支持 PROFINET V2.42 版本, 支持 RT 访问;
✓ 配合使用 gsdml 文件名称: Modbus 做主站“GSDML-V2.35-DingShi-Gateway-ModbusM60-20220505.xml” Modbus 做从站“GSDML-V2.35-DingShi-Gateway-ModbusS60-20220505.xml”
✓ Modbus 侧可设置为主站或者从站,通过底部拨码开关设置。 主站模式,可以接入多台 modbus 从站设备到 ProfiNET,比如变频器、综 保、马保、二次仪表、软启、传感器、流量计等,具体可以连接的设备数量 受 ProfiNET 数据量以 modbus 配置指令条数限制。 从站模式,可以实现多网络数据互通,比如 PLC 与 PLC 之间、PLC 与 DCS 之间、PLC 与触摸屏之间等。
✓ 基于共享存储转发技术进行数据交换,提升通讯质量可靠性。
✓ 做 modbus 从站时,站地址可以根据现场要求自定义;
✓ 专用接地端子,提高现场抗干扰性;

 功能技术指标

➢ PROFINET 模式:PROFINET IO 设备,支持 RT;
➢ PROFINET IO 数据总长度: 最大输入/输出数据量:
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ MODBUS 支持功能码:01H、02H、03H、04H、05H、06H、10H、0FH;
➢ Modbus 可配置条数≤60 条
➢ 诊断功能: 通过指示灯显示当前模块 PN 以及 MODBUS 两侧运行状态,具体参考 后面的详细说明。


 硬件技术指标

➢ 外观尺寸:35mm(宽)×120mm(高)×100mm(深);
➢ 电源电压:双路冗余 DC24 V (±20%);
➢ 额定功率:2.5W(24 VDC 时); ➢ 环境温度: 运输和存储:-40℃~+70℃ 工作温度:-25℃~+60℃
➢ 工作相对湿度:5~95%,无凝露;
➢ 安装方式:35mm 导轨;
➢ 重量:218g;
➢ 防护等级:IP20;
