鼎实提供接口板卡技术方案的优势

日期:2015年12月10日 16:01

鼎实提供接口板卡技术方案的优势

鼎实创新科技专业从事工业控制网络接口解决方案及产品。公司2004年算起累计为国内外近百家企业、十几种产品提供了3片以上的PROFIBUS接口板卡。

当前鼎实接口板卡技术与时俱进,最新推出D(面向行规)系列、M(通用IO)系列板卡,通信协议包括:PROFIBUSPROFINETETHERNET/IPMODBUS/TCPCANopen。其中PROFIBUS板卡基于鼎实自主知识产权的DSDPV1系列芯片,不依赖于进口芯片。D(面向行规)系列板卡提供DTM/EDD软件及技术服务。

优势1支持设备行规接口板卡使设备性能与国际主流技术接轨

鼎实D系列板卡是面向设备行规的板卡,这是目前市场上鼎实最先推出的技术概念。D系列板卡是在支持PROFIBUS基本功能基础上,进一步按照产品设备行规设计开发的板卡。详细技术含义请阅读下面描述。

1)什么是设备行规

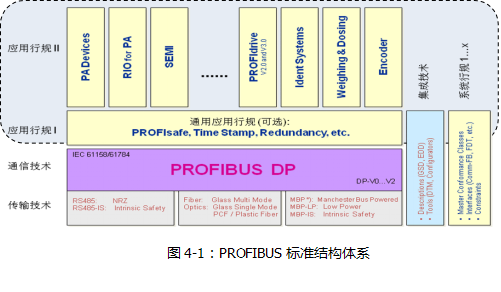

“设备行规“或称”产品行规“,在PROFIBUS/PROFINET标准体系中就是“应用行规II“,见图4-1PROFIBUS标准结构体系。设备行规详细规定各种不同设备在PROFIBUS/PROFINET网络中的功能属性.这些不同种类设备如:驱动器类(变频器、伺服器)、编码器、PA流程控制类设备(温度、压力、流量传感器、执行器)、称重器类等等。为实现同类型、不同厂家产品设备互换提供技术设计标准。设备行规代表了此类设备在国际市场上的主流技术标准。

2)有多少种行规

国际PI组织发布了十几种设备行规标准,下表4-1列举了其中部分。

4-1:部分PROFIBUS/PROFINET设备行规


序号

设备行规标准文件

涵盖设备

1

PROFIBUS & PROFINET Technical Profile,PROFIdrive

Part1: Profile specifications

Part2: Mapping of Profiles to Network Technologies

变频器、伺服控制

2

Profile for Process Control Devices

温度、压力、流量传感器、执行器

3

Profiles for Low Voltage Switchgear Devices(LVSG) for PROFIBUS and PROFINET

低压开关设备包括:控制和保护开关装置、电机启动器

4

Profile for Weighing and Dosage Systems (Part a,b,c) for PROFIBUS

称重设备与定量给料系统

5

Profile for Intelligent Pumps for PROFIBUS and PROFINET

计量泵和真空泵

6

Profile for Identification Systems, Proxy Ident Function BlockTechnical Specification for PROFIBUS

条码识别类系统

7

Profile Encoder Technical Specification for PROFIBUS and PROFINET

Profile for DP-V2 Encoders Technical Specification

编码器

8

PROFIBUS - Profile for NC / RC

数控与机器人

9

PROFIBUS Profile Remote IO for Process Automation

远程IO(用于PA

10

PROFIBUS Profile for Semi-Conductor Devices

质量流量控制器、真空压力表、真空泵

3)什么是面向设备行规的板卡

鼎实推出的D系列PROFIBUS/PROFINET接口板卡是面向设备类型、支持行设备行规技术标准的接口板卡。例如D系列板卡DPB-DRV-V10,是支持行规《PROFIBUS & PROFINET Technical Profile PROFIdriveAc1Ac2功能,是面向变频器PROFIBUS-DP接口板卡。采用该接口板卡的变频器,设备通信应用层参数,PROFIBUS-DP/V1参数设计及I&M信息功能依照PROFIdrive行规设计,与国际主流支持行规变频器厂家产品相似,互换性高。变频器用户易于接受采用。

支持PROFIdrive行规板卡DPB-DRV-V10实现变频器接口的举例:见本文《附录2PROFIdrive行规板卡简介


4)支持设备行规的接口板卡的优点

产品客户应用方便、互换性好

PROFIBUS一侧与国际主流厂家产品有相似的应用层,给用户使用带来方便;

产品升级总线有技术保证

产品性能与PROFIBUS总线技术的结合有国际标准(Profile)来保证;

产品性能与国际技术水平接轨

用户产品技术与国际同类产品主流技术性能接轨,提高产品性能,向国际先进水平看齐;

产品开发工作量小

板卡集成设备行规协议,用户开发精力集中到:提供设备数据与传送数据到接口板卡。内侧协议简单(如:UART/MODBUSSPI接口)

部分行规产品可获得国际产品认证

如:PROFIdrive(变频器、伺服)PA行规执行器、温度、压力、流量)

标准化的冗余总线解决方案

从站冗余行规《PROFIBUS Slave-Redundancy_2212_V12_Nov04》,遵从改协议标准可以解决从站冗余协议依赖主站系统问题。

DPV1(C1+C2)+DTM/EDD可参考对应设备行规设计实现增加与国际主流产品应用层的兼容性

接口板卡DPV1数据参考对应设备行规设计DTM软件或EDD文件也可以参考行规实现采用支持行规接口板卡V1数据及DTM操作界面与国际主流产品相似,增加了产品应用层的互换性。

优势2V1功能DTM/EDD一体化整体解决方案

1)什么是DP/V1C1C2功能

PROFIBUS周期性数据交换功能称DP/V0,主要用于实时IO数据;实时IO数据在不超过确定时间间隔内保证将完成一次数据交换。非周期性数据交换功能称DP/V1,主要是设备标识、配置、故障报警信息等非实时数据。DP/V1数据根据请求、或事件触发完成一次数据交换;DP/V1数据交换在DPV0数据交换周期中的空闲时间内进行,不影响(延时)DP/V0数据的确定周期时间。

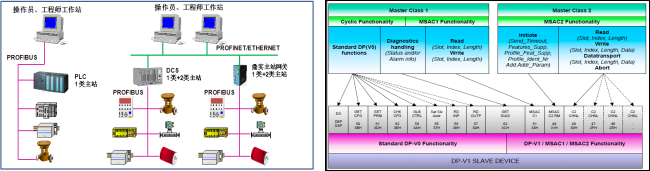

DP/V1功能又区分为C1C2功能;由1类主站(通常是控制器)发起的DP/V1数据交换称C1,即从站将以C1功能完成DP/V1数据交换。由2类主站(通常是操作站)发起的DP/V1数据交换称C2,即从站将以C2功能完成DP/V1数据交换。通常控制系统中操作员工作站、工程师工作站均为2类主站,通过DP/V1/C2功能完成对从站设备的远程配置及设备管理功能。主站网关、或兼有网关功能控制器通常兼有C1C2功能。

2DP/V1数据与设备行规的关系

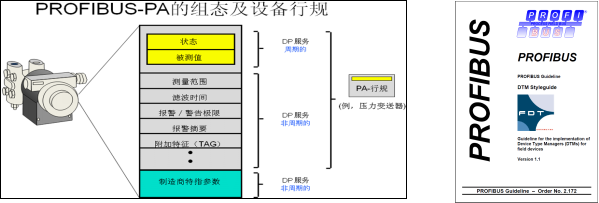

既然V1数据主要包括设备标识、配置信息、报警信息,因此V1数据与设备行规有关。比如:变频器的V1数据与压力传感器的V1数据时完全不同的。V1数据是设备应用层与用户层数据。

3DP/V1在实际中有什么应用

目前在发电、石化、冶金、汽车制造等控制系统中,现场设备DPV1数据主要用于系统的设备(资产)管理,远程参数管理等功能。

4)没有DTMEDD的设备就无法实现V1数据集成

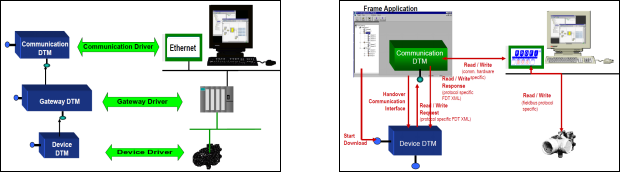

目前DSC设备管理系统集成现场设备DP/V1数据的技术是FDT/DTM技术与EDD技术。由于FDT/DTM技术具有良好的操作界面,得到多数DSC设备管理系统采用。现场设备没有DTM软件或EDD文件是不能使用从站设备的V1功能。

5)鼎实面向设备行规的接口板卡提供FDT/DTMEDD的一体化解决方案

鼎实与美名的战略合作关系,保证其有能力面向用户产品提供接口板卡、芯片与DTM/EDD的一体化解决方案,使用户开发的设备V1功能得到真正的应用。目前鼎实为采用其接口板卡或芯片用户产品开发的DTM软件,已经和ABB、艾默森、FOXBORO、西门子等DCS控制系统成功连接,将在发电等行业工程项目中得到应用。

优势3鼎实方案为苛刻结构尺寸要求提供灵活选择——定制板卡芯片方案

小尺寸板卡不一定就适合用户产品结构要求,长线转接接口的电气物理性能难以保证;鼎实提供灵活的选择以适应用户最苛刻结构尺寸要求:通用板卡、定制板卡、芯片。

1)板卡定制——国际流行的业务模式

针对用户产品结构量身定做设计板卡可以满足对结构尺寸要求苛刻的产品,这是目前国际上流行的业务模式,也是未来中国接口板卡市场的发展方向。鼎实板卡业务厂家质量保证是关键。鼎实IOS9001质量保证体系保证了定制板卡产品的设计质量、进度、批量争产质量与价格承诺,以及后续持续的技术升级改进、升级服务承诺。

2)鼎实DSDPV1芯片——不需要固件,同使用板卡一样轻松

用户自主设计PCB能满足产品最苛刻的结构需求,如IP等级、防爆、微小尺寸、异形尺寸等。鼎实芯片就是鼎实板卡的集成,与板卡一样极容易使用。芯片方案用户成本最低,最适合对接口成本敏感的产品用户。

优势4多协议板卡统一版型及管脚定义

目前鼎实板卡协议包括:PROFIBUSPROFINETETHERNET/IPMODBUS/TCPCC-LINK。这些板卡既有统一或相似版型和及管脚定义,便于用户产品协议扩展与升级

优势5服务与产品一体化捆绑的市场概念

接口板卡、芯片类产品销售有其特殊性——产品销售必须与全周期的技术服务捆绑,才能保证用户投资效益,包括:

1)立项阶段方案选择技术咨询

技术基础背景及市场介绍

解决方案咨询:

A、了解用户产品(技术指标?产品结构?技术背景?应用行业?)

B、选择接口板卡、定制板卡、芯片技术方案;

C、商业模式选择:芯片+自主开发+技术服务?定制板卡+技术服务?定制板卡+技术服务

2)开发阶段技术方案及技术交流与培训

3)认证测试阶段的指导与服务

产品标准认证的技术支持

EMC及安全认证要求的技术配合

行业特殊认证要求的技术配合

4)制造阶段的工装设计与质量保证

测试工装设备设计开发咨询服务

产品测试工艺参数的咨询服务

测试诊断工具的咨询

5)用户技术服务人员的技术培训

用户产品技术服务人员的相关技术培训

测试诊断工具的咨询

6)用户产品市场拓展中的技术支持

产品技术文档中相关技术部分文字的提供

市场拓展中甲方指定的连接试验中需要的技术支持服务

7)用户产品型号种类扩展需要的技术支持

8)技术性能提高需要的技术升级

优势6:批量产品质量保证、持久的价格承诺

1鼎实质量保证体系ISO90011800014000

2)接受国际知名企业OEM贴牌业务,纳入全球供货体系

3)接受严格的第二方查厂

4)持久的批量价格承诺
