PB-HUB3/GL

产品名称:PB-HUB3/GL

产品型号:PB-HUB3/GL(详情进入)

产品概述
产品特点
技术指标
典型案例
下载资料

具有中继功能的PROFIBUS集线器,应用于PROFIBUS现场总线网络中,可将网络的总线型拓扑结构改变为树型结构或混合型结构,同时保留了中继器的技术功能。规格型号包括:PB-HUB3/GL、PB-HUB6/GL
  X:PROFIBUS端口数:3、6
  Y:结构外壳及安装,P-塑壳、35MM安装;M-铝合金外壳、背板安装

产品特点:
(1) 不需要主站配置:PB-Hub6M是单纯的物理层设备,与上层协议无关。不需要主站配置、 无需GSD文件;
(2) 波特率9.6K~12M自适应:不需要开关设置或任何软件配置。
(3) 不分主/从站接口、终端/非终端节点:主站/从站可接到2个PROFIBUS接口上的任何一个接口上。每个接口即可作为终端节点,也可作非终端节点。
(4) 物理层透明传输:PB-Hub6M与网络上层协议无关;因此可适用于所有基于RS485的 PROFIBUS协议功能,包括:PROFIBUS-DP/V0、V1、V2,及各种应用行规,包括:PROFIsafe(安全), Redundancy(冗余)、Ident Systems(识别系统)等等。也支持连接多主站通信,如S7 FUNCTION协议、二类主站通信;也部分适用于其它RS485传输 技术的现场总线或网络,如MODBUS。
(5) 段隔离:每个接口可扩展为一个“PROFIBUS段”(可称为“接口段”),接口段之间彼 此(光/电)隔离。

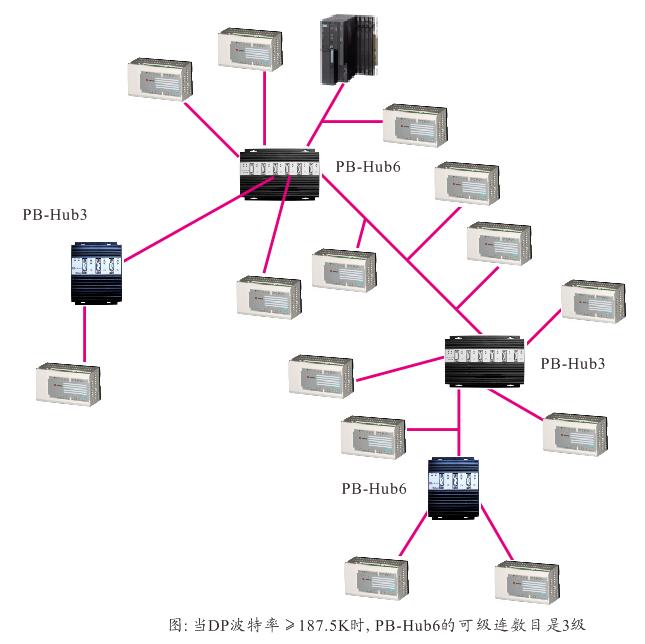

(6) 级连:任意一个接口段可再通过PB-Hub6M实现级连; PB-Hub6M的可级连数目与波特率有关。当波特率≥187.5K时,可级连数目是3级;当波特率<187.5K时PB-Hub6M的可级连数目最多达到5级。
(7) 结构工程塑料外壳;防护等级IP40; 35mm导轨安装。
(8) 24VDC(±20%)
(9)外形尺寸 PB-Hub6M:铝合金外壳、防护等级IP40; 背板安装。外形尺寸:宽(149mm)*高(90mm)*厚(44mm)

产品用途:

(1)改变PROFIBUS网络拓扑结构:

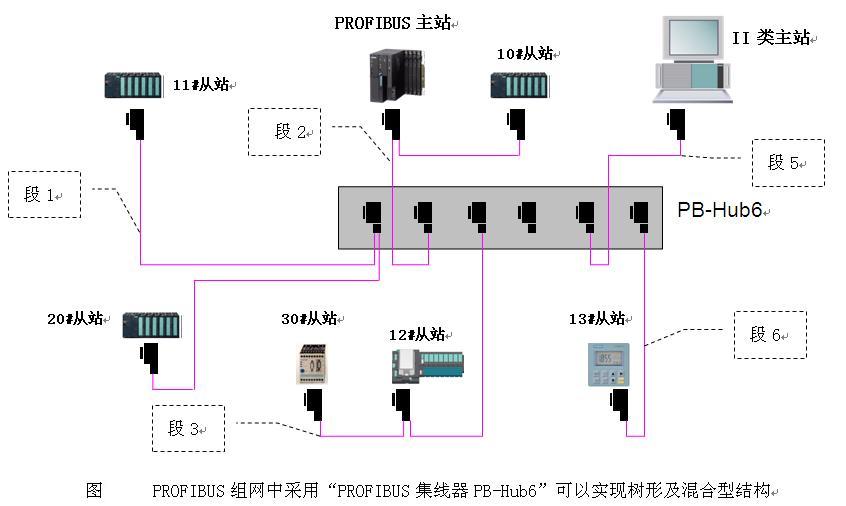

  PB-Hub3/6可用来改变PROFIBUS网络总线型拓扑结构,实现树形及混合型的网络结构。采用PROFIBUS专用电缆、专用插头来实现站点的总线形连接是非常方便的,但很难实现PROFIBUS的树形及混合型拓扑结构的网络要求。PROFIBUS集线器PB-Hub3/6可方便实现PROFIBUS的树形及混合形结构,见下图。

(2)增加站点个数容量、延长传输距离:
  PB-Hub3/6的每个接口相当于一个中继器接口,可以独立驱动一个PROFIBUS段。即:可以再连接最多31个站接口,在187.5K以下波特率可延长传输距离到1公里。PB-Hub3/6还可以实现级连。这样,通过PB-Hub3/6组成的混合型PROFIBUS网络结构,站点数可达126站点。传输距离根据级连个数可以到达3~4公里(与选用的DP波特率有关)。

(3)隔离的功能(仅限于GL型号):
PB-Hub3/6XY每个接口可扩展为一个PROFIBUS段,每接口段之间是电气隔离的,也就是段之间隔离。因此,有一定的故障隔离作用,包括:短路、断路、反接、电磁干扰,对通信波形的衰减、畸变也有修复作用。

(4)监示诊断功能:
本装置通过LED指示灯可以监视PROFIBUS网络中各段的工作状态,为网络诊断提供参考。



产品型号 PB-HUB3/GS—HUB6/GS(高速) PB-HUB3/GL—HUB6/GL(隔离)
接口 物理接口:3×DB9孔型插座(HUB3);   6×DB9孔型插座(HUB6);   隔离:3KV
电源电压 24 VDC(±20%)、150mA(HUB3) 、250mA(HUB6)
PROFIBUS通讯速率 9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M、3M、6M、12M
PROFIBUS通讯速率设置 自适应
每个总线网段的距离 波特率(Kbit/s)                                    距离(m)
9.6,19.2,45.45,93.75                            1200
187.5                                                        1000
500                                                           400
1500                                                         200
3000,6000,12000                                     100
级联数目 5级:波特率<187.5K
3级:波特率≥187.5K
更多级时可通过调整主站总线DP参数Ttr(Target rotation time)实现
3级:波特率9.6K~187.5K
4级:波特率500K~12M
隔离功能 无故障隔离,只有电气隔离 有一定的故障隔离作用,包括:短路、
断路、反接、电磁干扰等。
网络拓扑结构 星型、树型
工作状态指示  LED指示
IP等级 IP40
运输和存储温度     -40℃~+70℃
工作温度与相对湿度 工作温度:-20℃~+55℃(有更低温度要求的客户,请采购声明),相对湿度:5~95%
安装方式 背板安装(标配)、或35mm导轨安装(选配)
外形尺寸 宽(102mm)×高(147mm)× 厚(40mm)  宽(202mm)×高(147mm)× 厚(40mm)
重量 540g 740g

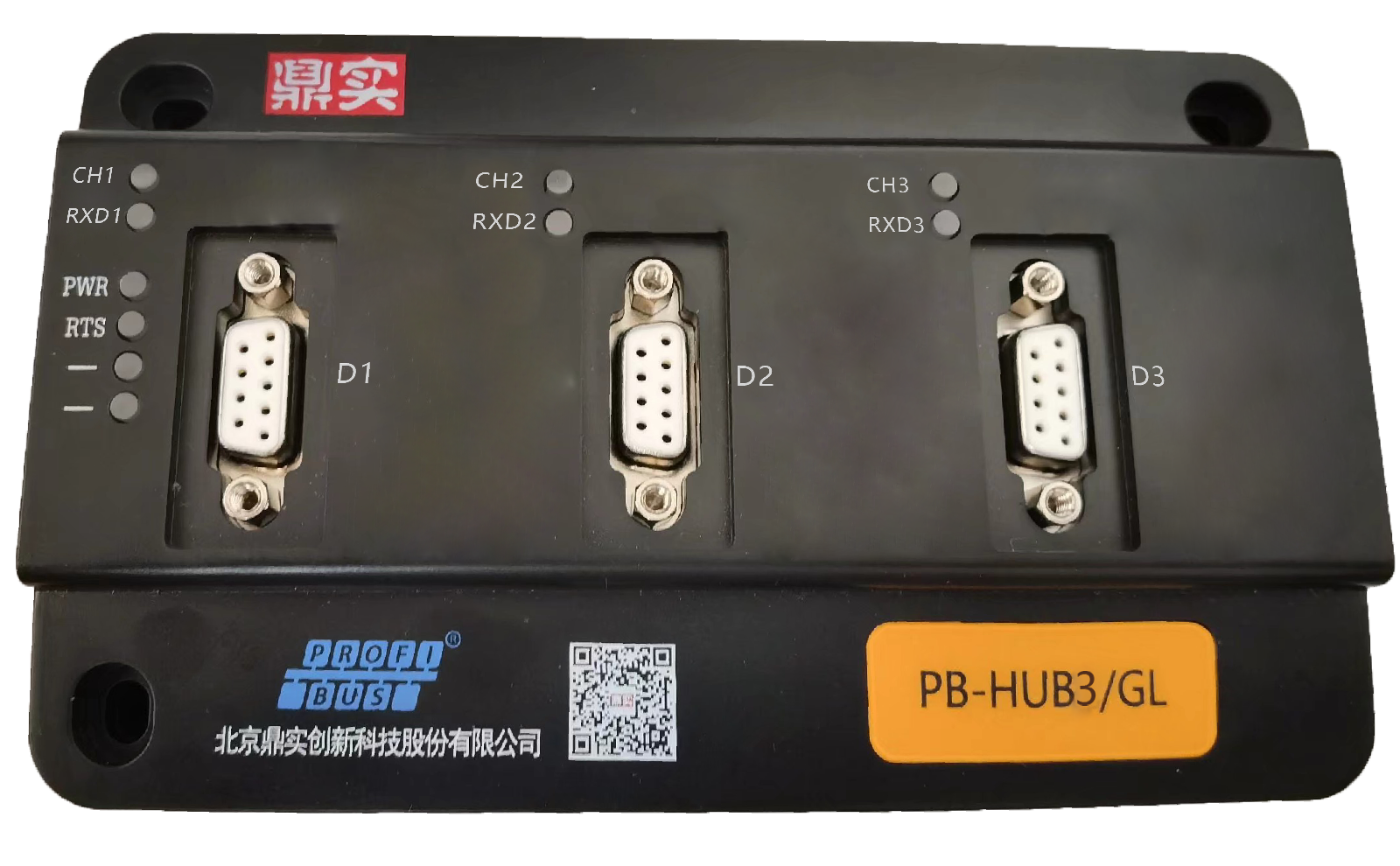

产品外形

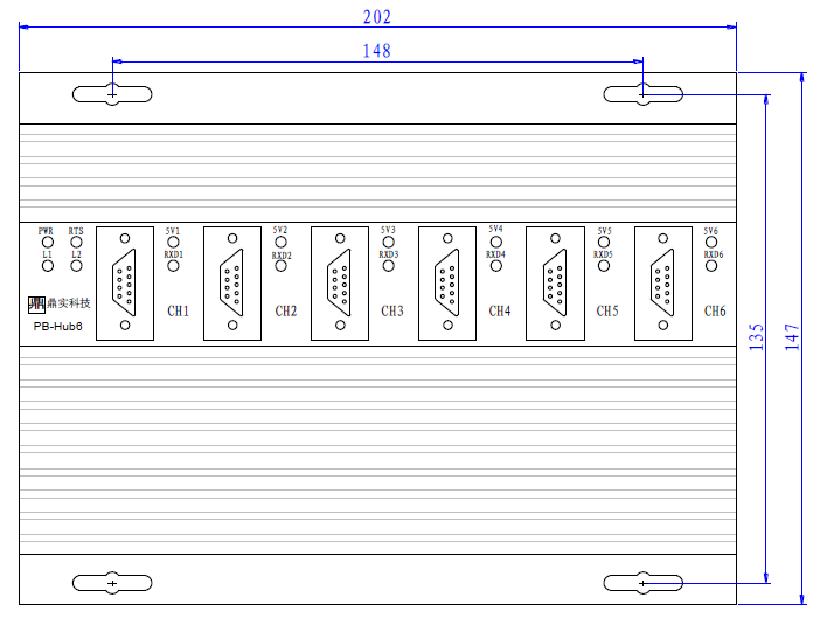

安装尺寸


解决方案

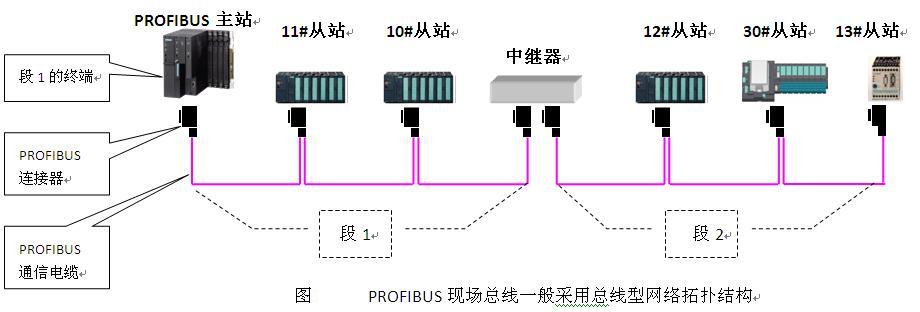

总线网段概念:无中继的一段总线(从一个终端到另一个终端)、或被中继隔开的一段总线。

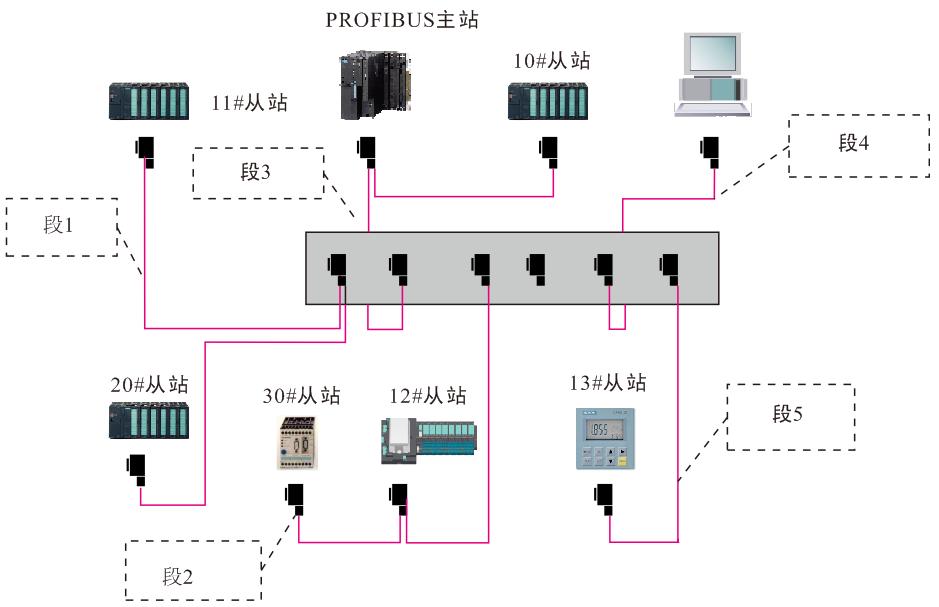

PROFIBUS集线器(PB-HUB)可以理解为多口的中继、或将中继看做是2口的集线器。6口PB-HUB将总线分为6个总线段。




产品应用案例


项目名称: 某污水深度处理站
使用产品: PB-Hub6
连接产品: 主站是西门子CPU315-2 DP,DP从站分别是3块西门子CPU226,3块第三方PROFIBUS数据采集模块,1块西门子CPU314-2DP,PC机上安装CP5611卡
实现功能: 通过PROFIBUS集线器使分散的设备信号集中,改变原有PROFIBUS网络的总线型拓扑结构改变为树型结构,将所有从站分段网络并行连接到一起,再与主站连接。
效果分析: 应用了PROFIBUS集线器PB-Hub6,大大方便了布线、调试,大大降低了故障率。
a.布线方便:由于是污水深度处理站的扩建,新增加的设备分散到原污水深度处理站的各个部位,PROFIBUS网络的总线型拓扑结构不适合。通过集线器PB-Hub6将原有PROFIBUS网络的总线型拓扑结构改变为树型结构,这样将分散的新增加的设备直接与集线器PB-Hub6连接。
b.调试简单:通过PROFIBUS集线器PB-Hub6连接调试简单,只要从站/主站与集线器连通、上电,集线器上相应通道电源指示灯(红色)亮起,RXD 灯(绿色)闪烁,表示此通道已经和主站间建立通讯。对比原有总线型拓扑结构一段一段地调试要简单多了。
c.故障率降低:集线器PB-Hub6将原有PROFIBUS网络的总线型拓扑结构改变为树型结构,某段网络出现故障,只是这段网络断路,不会影响其他网段的连接。
d.维护方便:由于PROFIBUS网络为树型结构,通过集线器很快就可以判断出哪段网段出现故障。


项目名称: 大唐淮北虎山发电厂
使用产品: PB-Hub6
连接产品: 和利时提供汽机的DCS控制系统(由现场控制站(I/O 站)、数据通讯系统、人机接口单元(操作员站OPS、工程师站ENS)、机柜、电源等组成);东方锅炉(集团)股份有限公司的超临界一次中间再热直流型锅炉;上海电气集团股份有限公司的N660-24.2/566/566型超临界、一次中间再热、单轴、凝汽式汽轮机;上海电气集团股份有限公司的水氢氢冷却、自并励静止励磁汽轮发电机实现功能:现场PA设备,经过和利时的耦合器,连接到DP网络中。现场的DP设备,经过鼎实集线器PB-Hub6,连接到控制系统中。控制器经过以太网,与工控机进行连接。

效果分析: 应用了PROFIBUS集线器PB-Hub6,大大方便了布线、调试,大大降低了故障率。
a.故障分散 ;
b.缩小控制室尺寸或者控制表盘的长度;

c.大量缩减控制系统所需的电缆;
d.大量减少控制系统所需的备品备件种类及数量 ;
e.减少工艺生产的运行对仪表控制设备厂商的依赖。减少工作人员培训所需的费用;
f.提供了控制系统构成的灵活性,具有组态便利和可扩展性;
g.实现过程实时参数和历史数据的管理,提供性能计算、设备寿命计算等功能。
