PROFIBUS连接器俗称PROFIBUS插头,是PROFIBUS网络中应用最多的设备。使用安全可靠的连接器产品可以减少调试阶段的工作量,提高工作效率,也为项目实施提供了有效的保证。DS50B产品零部件可靠耐用,符合PROFIBUS网络规范,已经在众多项目中广泛应用。

产品功能、用途、特点

(1)鼎实PROFIBUS连接器又称PROFIBUS插头;型号DS50B;专为PROFIBUS-DP设备接口9孔D型插座配套设计。
(2)技术标准符合IEC61158 TYPE3 (GB/T 20540-2006);
(3)自带诊断功能,RX和TX指示灯闪烁,表示正在接受或发送数据,RX和TX指示灯长亮或长灭,表明网络线路不通或收发故障;
(4)工作电压(取自DB9插座):4.25V~5.25V直流电压;工作电流(取自DB9插座):≤10mA;
(5)监测PROFIBUS总线A-B线吸收电量极微小,即使用DS50B插头不改变一个网段中多可以接32的站点的数量;
(6)自适应9600~12Mbit/s波特率;
(7)常规90°出角,电缆的接线指示清晰,符合一般工程习惯;
(8)经过滑动开关接入集成终端电阻;
(10)带PG接口:9孔Sub D型插座;
(11)4端子螺丝接线,导线最大截面1.5mm;(12)结构设计保证PROFIBUS屏蔽层接地安全可靠。


订货型号 DS50B
产品特点 自带诊断功能:
RX和TX指示灯闪烁,表示正在接受或发送数据,RX和TX指示灯长亮或长灭,表明网络线路不通或收发故障;
功耗 工作电压(取自DB9插座):4.25V~5.25V直流电压;
工作电流(取自DB9插座):≤10mA;
产品特性 监测PROFIBUS总线A-B线吸收电量极微小,即使用DS50B插头不改变一个网段中最多可以接32个站点的数量;
适应9600~12Mbit/s波特率;
诊断功能在9600~3M波特率范围内有效。12M波特率时,除诊断功能外,其它性能不受任何影响,PROFIBUS可以正常通讯。
常规90°出角,电缆的接线指示清晰,符合一般工程习惯;
经过滑动开关接入集成终端电阻;
带PG接口:9孔Sub  D型插座;
4端子螺丝接线,导线最大截面1.5mm;
结构设计保证PROFIBUS屏蔽层接地安全可靠;
Ip等级 Ip40
运输与存储温度  -40℃~+70℃
工作温度  -20℃~+55℃(有更低温度要求的客户,请采购声明)
工作相对湿度  5~95%
·外形尺寸 70*39.5*16mm;
·材质 PC + 阻燃。

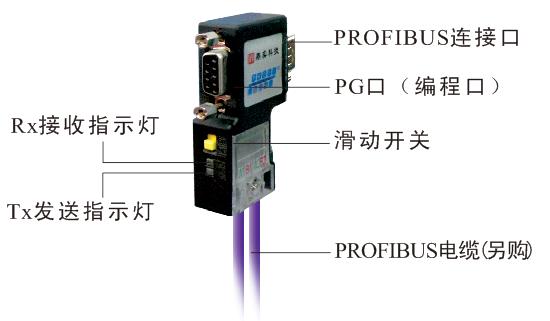

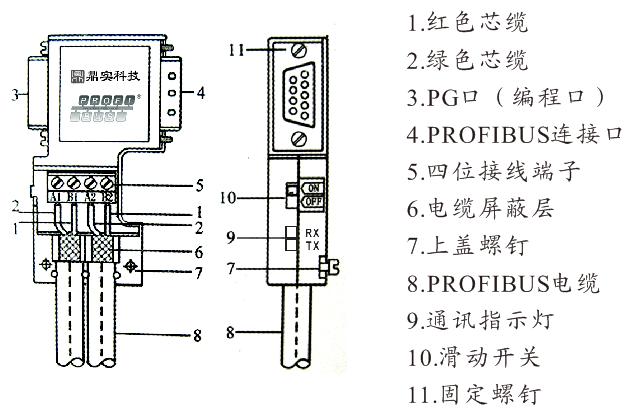

产品说明图
